Comment vérifier la continuité électrique et l'intégrité de la mise à la terre dans les big bags FIBC antistatiques de type C

Dans les environnements de fabrication dangereux classés selon le zonage ATEX, le déploiement de Big Bags FIBC antistatiques de type C conducteurs est le protocole standard pour prévenir les explosions de poussières lors du chargement et du déchargement à haute vélocité des matériaux. Cependant, il ne suffit pas d'acheter un sac de type C et d'y fixer une pince de mise à la terre pour garantir la sécurité.

Si le treillis conducteur interne en carbone ou en argent subit une microfracture lors de la couture, ou si une manipulation multi-voyages provoque une fatigue des fibres, le chemin de boucle peut se rompre. Un panneau isolé transforme le sac, passant d'un bouclier de sécurité protecteur à un conducteur flottant non mis à la terre qui stocke un potentiel électrostatique dangereux.

Pour maintenir la conformité de l'installation et protéger les travailleurs, les équipes de sécurité de l'usine doivent établir un protocole d'inspection rigoureux pour vérifier la continuité électrique et l'intégrité de la connexion de mise à la terre avant chaque cycle de chargement.

1. La physique de la vérification du circuit

Vérifier un conteneur de type C nécessite de prouver que toute charge statique générée à n'importe quel point géométrique du sac peut voyager de manière transparente à travers le réseau de tissu jusqu'aux languettes de mise à la terre désignées.

🔍 Le seuil de résistance de 10⁷Ω

• La norme de conformité : Selon les normes de sécurité internationales (telles que la CEI 61340-4-4), la résistance électrique totale de toute partie du sac FIBC—y compris les panneaux latéraux, les boucles de levage, les becs de remplissage supérieurs et les becs de décharge inférieurs—à la languette de mise à la terre principale doit rester constamment inférieure à 1,0*10⁷Ω (10 mégohms).
• La base de test : Une résistance inférieure à cette limite garantit que les électrons peuvent s'écouler dynamiquement vers la terre, suivant un rythme plus rapide que le taux d'accumulation généré par la friction des matériaux. Toute lecture indiquant une résistance proche de l'infini (∞) signale un chemin de fil conducteur sectionné.

2. Protocole de vérification de la continuité électrique étape par étape

Pour effectuer un audit de sécurité précis au niveau de l'usine sur un sac de type C avant de le connecter à un silo de stockage en vrac, les techniciens de contrôle qualité doivent mettre en œuvre strictement la séquence de boucle électrique multipoint suivante :

Étape 1 : Isoler la matrice du conteneur

Placez le sac sur une surface de support isolée ou suspendez-le à des fourches de chariot élévateur isolées. Veiller à ce que le corps du sac ne touche aucune poutre métallique structurelle évite les lectures de continuité erronées dues à des chemins de mise à la terre accidentels.

Étape 2 : Configurer le testeur de résistance d'isolement (Mégohmmètre)

Utilisez un mégohmmètre calibré capable de délivrer une tension de test de 100 V ou 500 V CC. Les multimètres de poche standard n'appliquent pas une pression électrique suffisante pour mesurer avec précision les grilles de carbone à haute résistance.

Étape 3 : Établir la borne de terre principale

Fixez fermement la pince du fil négatif (-) du compteur à l'une des languettes de mise à la terre robustes cousues sur les ancres de boucle du sac. Cette languette sert de point d'ancrage à potentiel zéro pour la boucle de test.

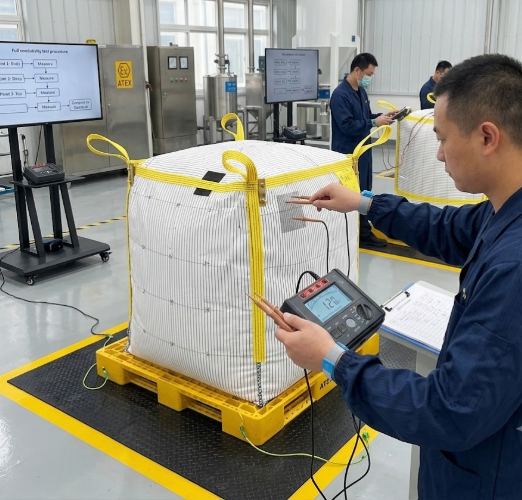

Étape 4 : Effectuer le suivi par sonde multipoint

Appuyez une électrode à disque de cuivre plat de 50 mm (ou une sonde pondérée standard) connectée au fil positif (+) contre plusieurs zones de forte contrainte sur le tissu du sac. Appliquez la tension de test pendant 15 secondes à chaque emplacement et vérifiez les mesures :

• 🔴 Test du panneau : Placez la sonde sur la feuille de tissu diagonale la plus éloignée pour confirmer que la grille couvre tous les composants structurels.
• 🔴 Test de couture : Positionnez la sonde à travers les lignes de couture qui se croisent pour vérifier que les fils conducteurs sont fonctionnels.
• 🔴 Test du bec : Appuyez la sonde sur la surface des Big Bags FIBC avec bec de décharge pour garantir que les zones de friction inférieures sont complètement intégrées dans la boucle conductrice.

3. Dépannage des lectures défectueuses : Points de défaillance courants

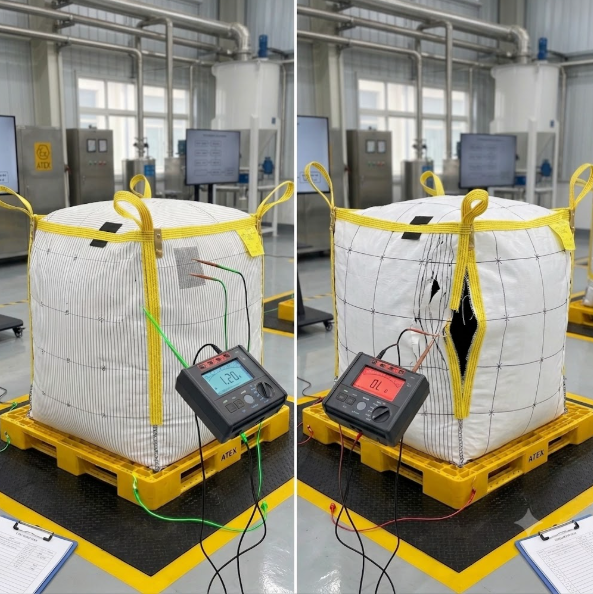

Si le mégohmmètre signale une lecture de claquage ou une résistance dépassant 10⁷Ω, les techniciens doivent immédiatement isoler le sac et inspecter les problèmes mécaniques suivants :

• Languettes de mise à la terre ternies ou recouvertes : L'accumulation de poussière, les résidus chimiques séchés ou les fils de contact oxydés sur les languettes de mise à la terre peuvent créer une barrière à haute résistance. Nettoyez la surface de contact à l'aide de solvants industriels secs avant de refaire le test.
• Fils conducteurs sectionnés aux intersections des coutures : Le point où deux panneaux tissés séparés se rejoignent repose sur des fils conducteurs spécialisés pour combler l'écart électrique. Si une aiguille de machine à coudre casse ou brise un brin de carbone pendant la fabrication, ce panneau devient isolé.
• Déconnexion de la doublure : Si vous utilisez un système à double couche avec une Doublure FIBC ajustée ou un Sac en feuille d'aluminium, vérifiez que les languettes antistatiques internes de la doublure sont physiquement reliées à la grille de mise à la terre du sac extérieur. Une doublure en plastique standard non conductrice isolera la poudre, empêchant la dissipation statique même si le sac extérieur réussit l'inspection.

4. Alignement opérationnel et vérification de la pince de mise à la terre

Même un sac de type C parfait échouera si l'ensemble de mise à la terre de l'installation est cassé. La dernière étape de la boucle de sécurité consiste à vérifier la connexion entre les languettes de mise à la terre du sac et la terre.

Utiliser des systèmes d'interverrouillage actifs

Se fier aux contrôles visuels manuels laisse une grande marge d'erreur humaine. Les usines de traitement chimique modernes utilisent des moniteurs de mise à la terre actifs. Ces systèmes se fixent sur la languette du sac et mesurent en continu l'impédance de la boucle. Si le système de surveillance détecte une résistance supérieure au plafond de sécurité de 10⁷Ω, il déclenche un interverrouillage automatisé qui arrête instantanément les convoyeurs pneumatiques de matériaux ou les vannes de décharge du silo, stoppant complètement le mouvement de la poudre jusqu'à ce qu'une liaison sécurisée soit établie.
